一、 工程概述
項目名稱：官莊養豬場
項目地址：  河北省
總建筑面積：2400m2
房型： 養殖大棚
采暖使用面積：  2400m2
墻體： 磚混 24cm泡沫磚
制冷使用面積：  2400m2

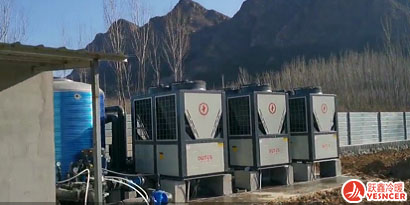

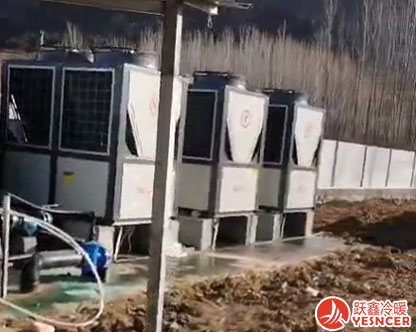

熱源設備：空氣源熱泵
末端系統設備：養殖專用暖風機
功能需求：夏季制冷、冬季采暖
二、 設計思路
該養豬場創建于2020年，每個大棚占地800平米左右，一共三個，公司建立了集種豬繁育、生產和疾病防控于一體的生產管理體系；規模化經營、精細化操作、標準化生產、數據化管理，種豬生產性能目前已達到先進水平。
養豬場根據豬仔的大小不同，需要設定不同的供暖溫度，分季節、分時間、分區域提供不同的溫度；豬仔進入豬舍前需要把室內的溫度保持在26℃，根據豬仔的大小每過10-15天溫度進行下調。

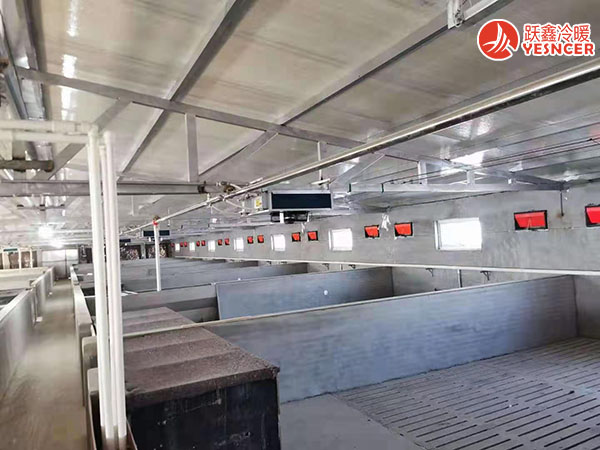

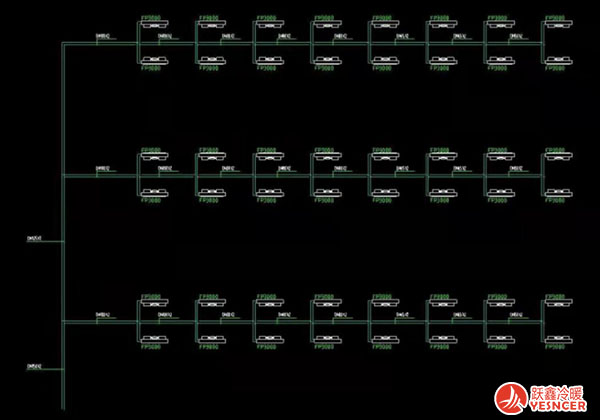

    本方案熱源部分采用空氣源熱泵進行供熱，-30℃低溫制熱，55℃高溫出水；養豬場新式后備舍、新式保育舍、新式分娩舍末端部分匹配合理的暖風機匹配養殖專用暖風機，為豬仔提供適宜的生存環境。
三、  計算參數
表 河北夏季室外設計計算參數

季節參數	平均最低溫度	最高溫度	相對濕度%	室外平均風速（m/s）	大氣壓力KPa
夏季	27	34	55	1.5	102

表 河北冬季室外設計計算參數

季節參數	平均最低溫度	極寒最低溫度	相對濕度%	室外平均風速（m/s）	大氣壓力KPa
冬季	-7	-15	55	1.5	102

表 冬季室內設計計算參數

夏 季			冬 季			新風量 m3/h·p
空氣溫度（℃）	水溫度（℃）	相對濕度%	空氣溫度（℃）	水溫度（℃）	相對濕度%
20-26	7-12	40-55	18-23	40-45	50-65	20-50

 四、 冷熱負荷計算
 超低溫空氣源熱泵選型，依據《采暖及通風空調設計手冊》采暖熱負荷由外圍護結構和內圍護結構的基本耗熱量及其附加耗熱量和冷空氣滲透耗熱量組成，根據河北室外溫度參數設計單位熱負荷指標為180W/㎡。
1、熱負荷確定；
            Q=2400×180=432kw
結合建筑物特點及氣候條件，采暖配置超低溫空氣源熱泵在平均最低溫度-7℃的工況下輸出熱量應≥432kw才可滿足使用要求。
五、 運行費用的分析
采暖預測能耗，計算耗電總量，按照每天供熱運行6小時，供熱季120天，電價0.8元/度折合每平方（整個采暖季）運行成本，室內溫度達到26℃±2℃，以下預測能耗不含系統循環水泵運行能耗。

系統	系統
建筑所需熱量	432kw
熱源設備	超低溫空氣源熱泵
能源熱值	860大卡/度
效率（COP ）	2.7
實際熱值	860大卡×2.7＝2322大卡/度
電價	0.8元/度，不計峰谷用電價
供暖季每平方運行成本估算（4個月采暖季每天平均運行6小時）	（432×860）÷2322大卡×6小時×120天×0.8元/度÷2400㎡≈38.4元/㎡
安全及環保	清潔能源無污染，能耗小，利用空氣源熱泵采暖已經得到國家政府認可，且有些地方政府出臺相關政策補貼，利用空氣源熱泵采暖是北方寒冷地區采暖大趨勢。為北方藍天貢獻。

六、 系統優勢
空氣源熱泵通過極少的電能吸收空氣中大量的低溫?zé)崮埽?jīng)過壓縮機的壓縮變?yōu)楦邷責崮?，傳遞水中將水加熱，熱水通過風機盤管用于供暖，而又能提供夏季制冷。
1.環保節能
供暖的動力是免費的空氣熱能，只需在吸收空氣熱能時消耗稍許的電力，而熱效率高達270%-430%，與傳統能源相比，不僅熱效率高，還避免了使用化工能源造成污染物排放，做到了節能環保雙重功效。室內房間采用風機盤管制冷制熱，單獨運行，溫度自動調節，使運行更加穩定節能。
2.安全可靠
采取物理工作方法，整個供暖過程不會有有毒氣體產生，并且在這個過程中水電分離不會產生漏電事故。
2.低溫運行

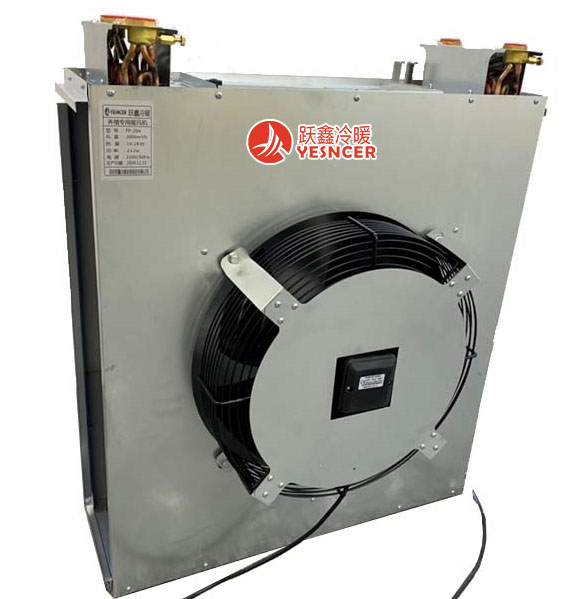

不受環境影響，一年四季可用。無論是陰雨天還是寒冷冬季，熱泵機組的智能控制節省人力投入，可以保證全天候合成高溫?zé)嵩础?nbsp; 養殖專用暖風機優勢：
1，比風機盤管風量大，風壓小，適合高大空間采暖。
2，熱量高
3，傳統暖風機為后回風，需要拆開面板清理，但是養殖用風機為側回風，直接沖洗即可，清理方便
4，體積輕薄，占地面積小，安裝方便，快捷
5，風量大，熱量高，又節能
此外，還具備節能省電、發熱均勻、智能控制等優勢，另外使用壽命也比一般電采暖方式長，在多個地區都有成功應用案例示范，特別是在北方地區燃煤鍋爐拆除整改政策的落地實施下，空氣源熱泵加暖風機已經成為畜禽養殖行業減煤替煤的重要設備，以科技才是第一生產力的獨特視角，開始了對畜禽養殖千億市場的布局，你方唱罷我登場，伴隨著綠色發展之風，相信空氣源熱泵將成為畜禽養殖行業新的供熱主角！
七、 設計依據
1、 根據河北省氣象資料；
2、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；
3、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
4、《空氣源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；
5、《建筑給水排水設計規范》（GB/T50015-2003)；
6、《給水排水制圖標準》（GB/T50019-2003)；
7、《采暖及通風空調設計手冊》
本設計是根據當?shù)貧夂?、環境和建筑進行計算后，對某一房間或空間內的溫度、濕度、潔凈度和空氣流動速度等進行調節與控制，從而為用戶創造安全環保、舒適節能的和諧環境。
