一、 工程概述
項目名稱：  德馨園溫泉酒店
項目地 址：  河北省
總建筑面積：10000   m2
房型：住宅型樓房加游泳大廳
采暖使用面積：  9000 m2
墻體：鋼結構加磚混結構
制冷使用面積：  9000  m2
熱源設備：超低溫空氣源熱泵

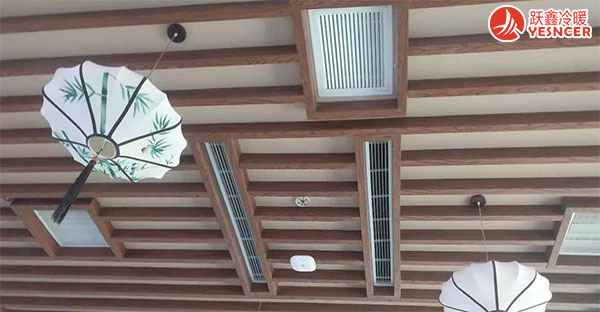

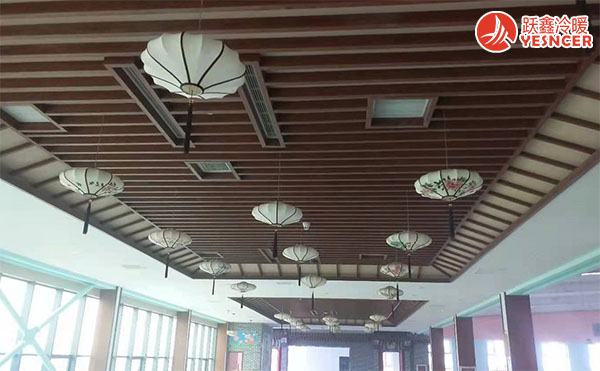

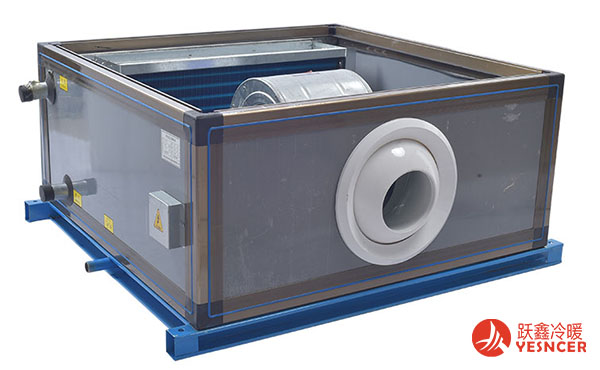

末端系統設備：臥式暗裝風機盤管加吊頂機組
功能需求：夏季制冷、冬季采暖
二、 設計思路

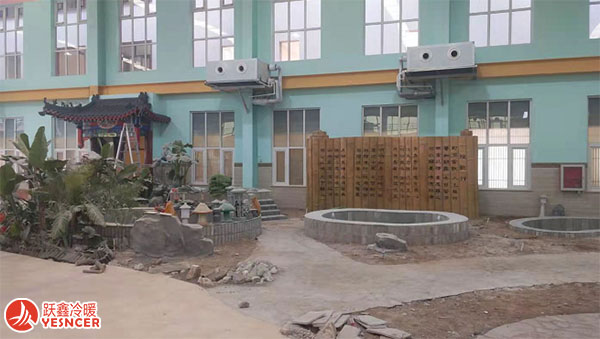

該溫泉酒店分為餐飲區，游泳溫泉區，酒店區，酒店區每天24小時開放，每個客房的臥式暗裝風機盤管可以根據個人需求獨立調控溫度；游泳溫泉區空間高度11米，空間大，對舒適度要求較高，因此需要的風量較大；餐飲區僅固定進餐時間開放，各區對中央空調系統的需求各不相同，需要獨立運行，滿足不同區域?qū)χ评渲茻岬囊?。另外，根?jù)國家能源政策的調整及對環保的要求，使用清潔、節能、高效的新能源是國家將來很長一段時間內的主要政策，因此工程師為每個區單獨匹配空調系統方案，各區分配，熱源為空氣源熱泵，末端為臥式暗裝風機盤管和吊頂機組，各區單獨控制，互不影響，可以充分滿足各區的制冷和采暖需求。      本方案制冷、采暖熱源采用電力這一清潔能源，通過消耗少部分電能，撬動大氣中的低品位熱能向高品位熱能轉換，利用超低溫型空氣源熱泵機組制取冷水、熱水供建筑物進行制冷、采暖。這種新能源的利用完全可取代市政集中供暖以及燃煤、燃油、燃氣、電熱等任何形式的采暖方式，而且夏季還能制冷極大的減少了投資，且在-25℃超低溫環境下仍能正常高效運行，無需輔助電加熱。該系統穩定性強、可靠性高，制熱效果好，環保無污染，且無需專人管理。在風機盤管（散熱裝置）正常工作情況下，室內溫度達到或超過《河北省供熱用熱辦法》規定標準。
三、  計算參數
表 河北夏季室外設計計算參數

季節參數	平均最低溫度	最高溫度	相對濕度%	室外平均風速（m/s）	大氣壓力KPa
夏季	27	34	55	1.5	102

表 河北冬季室外設計計算參數

季節參數	平均最低溫度	極寒最低溫度	相對濕度%	室外平均風速（m/s）	大氣壓力KPa
冬季	-7	-15	55	1.5	102

表 冬季室內設計計算參數

夏 季			冬 季			新風量 m3/h·p
空氣溫度（℃）	水溫度（℃）	相對濕度%	空氣溫度（℃）	水溫度（℃）	相對濕度%
20-26	7-12	40-55	18-23	40-45	50-65	20-50

 四、 冷熱負荷計算
超低溫空氣源熱泵選型，依據《采暖及通風空調設計手冊》制冷、采暖熱負荷由外圍護結構和內圍護結構的基本耗冷/熱量及其附加耗冷/熱量和冷空氣滲透耗冷/熱量組成，根據河北室外溫度參數設計單位冷負荷指標為120W/㎡，單位熱負荷指標酒店區為80W/㎡，游泳溫泉區為150/㎡。
由于考慮到本項目夏季制冷的使用習慣,綜合使用率按照80%，這樣可使投資費用的減少，各房間可根據使用情況獨立控溫，使用更加靈活，運行費用獨立核算，運行費用有較大的節省空間。
1、冷負荷確定：
            Q1=9000×120×80%=864kw
結合建筑物特點及氣候條件，制冷配置超低溫空氣源熱泵的額定制冷量應≥864kw才可滿足使用要求。
2、熱負荷確定：
            Q2=5000×80+4000×140=960kw
結合建筑物特點及氣候條件，采暖配置超低溫空氣源熱泵在平均最低溫度-7℃的工況下輸出熱量應≥960kw才可滿足使用要求。
五、 運行費用的分析
采暖預測能耗，計算耗電總量，按照每天供熱運行8小時，供熱季120天，電價0.65元/度折合每平方（整個采暖季）運行成本，室內溫度達到20℃±2℃，以下預測能耗不含系統循環水泵運行能耗。

系統	系統
建筑所需熱量	960kw
熱源設備	超低溫空氣源熱泵
能源熱值	860大卡/度
效率（COP ）	2.7
實際熱值	860大卡×2.7＝2322大卡/度
電價	0.65元/度，不計峰谷用電價
供暖季每平方運行成本估算（4個月采暖季每天平均運行8小時）	（960×860）÷2322大卡×8小時×120天×0.65元/度÷9000㎡≈24元/㎡
安全及環保	清潔能源無污染，能耗小，利用空氣源熱泵采暖已經得到國家政府認可，且有些地方政府出臺相關政策補貼，利用空氣源熱泵采暖是北方寒冷地區采暖大趨勢。為北方藍天貢獻。

六、 系統原理
空氣源熱泵通過極少的電能吸收空氣中大量的低溫熱能，經過壓縮機的壓縮變?yōu)楦邷責崮?，傳遞水中將水加熱，熱水通過風機盤管用于供暖，而又能提供夏季制冷。
環保節能
供暖的動力是免費的空氣熱能，只需在吸收空氣熱能時消耗稍許的電力，而熱效率高達270%-430%，與傳統能源相比，不僅熱效率高，還避免了使用化工能源造成污染物排放，做到了節能環保雙重功效。室內房間采用風機盤管制冷制熱，單獨運行，溫度自動調節，使運行更加穩定節能。
安全可靠
采取物理工作方法，整個供暖過程不會有有毒氣體產生，并且在這個過程中水電分離不會產生漏電事故。
低溫運行
不受環境影響，一年四季可用。無論是陰雨天還是寒冷冬季，熱泵機組的智能控制節省人力投入，可以保證全天候合成高溫熱源。
七、 設計依據
1、 根據河北省氣象資料；
2、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；
3、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
4、《空氣源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；
5、《建筑給水排水設計規范》（GB/T50015-2003)；
6、《給水排水制圖標準》（GB/T50019-2003)；
7、《采暖及通風空調設計手冊》
本設計是根據當?shù)貧夂?、環境和建筑進行計算后，對某一房間或空間內的溫度、濕度、潔凈度和空氣流動速度等進行調節與控制，從而為用戶創造安全環保、舒適節能的和諧環境。
