一、 工程概述
項目名稱：  鑄造機加工-保定中達鑄造
項目地址：  河北省
總建筑面積： 12000    m2
房型：鋼構車間
采暖使用面積：  12000   m2
墻體：彩鋼復合板
制冷使用面積：  12000   m2

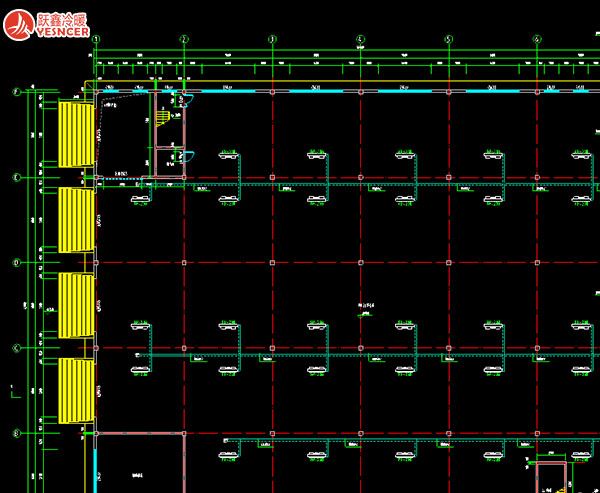

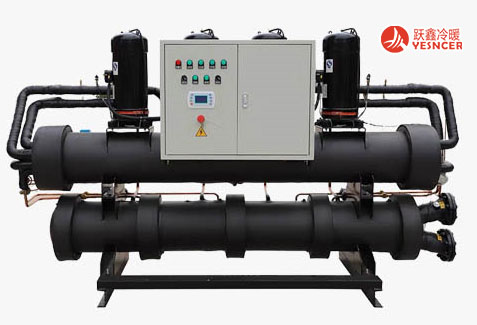

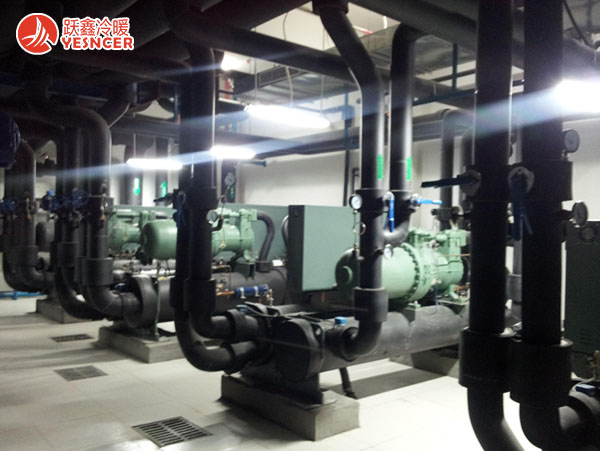

熱源設備：水源熱泵機組

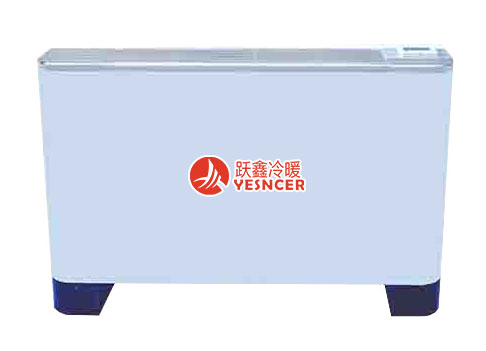

末端系統設備：通用明裝風機盤管
功能需求：夏季制冷、冬季采暖
二、 設計思路
       該鑄造集團主要為各國提供精密機器及零件加工鑄造，因此車間對環境溫度要求較高，零件加工設備 - 數控機床對環境溫度要求嚴格，溫度過高無法正常運行，另外，需要節約運行成本，根據國家能源政策的調整及對環保的要求，使用清潔、節能、高效的新能源是國家將來很長一段時間內的主要政策，為滿足車間溫度特殊要求及響應國家政策號召，工程師綜合考慮，主機選取水源熱泵，末端設備匹配通用明裝風機盤管，既滿足了加工精密機床的特殊溫度要求，又能夠?yàn)樯a(chǎn)企業節約成本。        本方案制冷、采暖熱源采用電力這一清潔能源，通過消耗少部分電能，撬動大氣中的低品位熱能向高品位熱能轉換，利用水源熱泵機組制取冷水、熱水供建筑物進行制冷、采暖。這種新能源的利用完全可取代市政集中供暖以及燃煤、燃油、燃?xì)?、電熱等任何形式的采暖方式，而且夏季還能制冷極大的減少了投資，且不受環境溫度影響，無需輔助電加熱。該系統穩定性強、可靠性高，制熱效果好，環保無污染，且無需專人管理。在末端管網及散熱裝置正常工作情況下，室內溫度達到或超過《河北省供熱用熱辦法》規定標準。

三、  計算參數
河北夏季室外設計計算參數

季節參數	平均最低溫度	最高溫度	相對濕度%	室外平均風速（m/s）	大氣壓力KPa
夏季	27	34	55	1.5	102

 河北冬季室外設計計算參數

季節參數	平均最低溫度	極寒最低溫度	相對濕度%	室外平均風速（m/s）	大氣壓力KPa
冬季	-7	-15	55	1.5	102

冬季室內設計計算參數

夏 季			冬 季			新風量 m3/h·p
空氣溫度（℃）	水溫度（℃）	相對濕度%	空氣溫度（℃）	水溫度（℃）	相對濕度%
20-26	7-12	40-55	18-23	40-45	50-65	20-50

四、 冷熱負荷計算
水源熱泵選型，依據《采暖及通風空調設計手冊》制冷、采暖熱負荷由外圍護結構和內圍護結構的基本耗冷/熱量及其附加耗冷/熱量和冷空氣滲透耗冷/熱量組成，根據河北室外溫度參數設計單位冷負荷指標為110W/㎡，單位熱負荷指標為100W/㎡
1、冷負荷確定；
            Q1=12000×110×=1320kw
結合建筑物特點及氣候條件，制冷配置水源熱泵的額定制冷量應≥1320kw才可滿足使用要求。
2、熱負荷確定；
            Q2=12000×100=1200kw
結合建筑物特點及氣候條件，采暖配置水源熱泵的額定熱量應≥1200kw才可滿足使用要求。

五、 運行費用的分析
采暖預測能耗，計算耗電總量，按照每天供熱運行8小時，供熱季120天，電價0.8元/度折合每平方（整個采暖季）運行成本，室內溫度達到20℃±2℃，以下預測能耗不含系統循環水泵運行能耗。

系統	系統
建筑所需熱量	1200kw
熱源設備	水源熱泵
能源熱值	860大卡/度
效率（COP ）	5.5
實際熱值	860大卡×5.5＝4730大卡/度
電價	0.8元/度，不計峰谷用電價
供暖季每平方運行成本估算（4個月采暖季每天平均運行8小時）	（1200×860）÷4730大卡×8小時×120天×0.8元/度÷12000㎡≈14元/㎡
安全及環保	清潔能源無污染，能耗小，利用水源熱泵采暖已經得到國家政府認可，且有些地方政府出臺相關政策補貼，利用水源熱泵采暖是北方寒冷地區采暖大趨勢。為北方藍天貢獻。

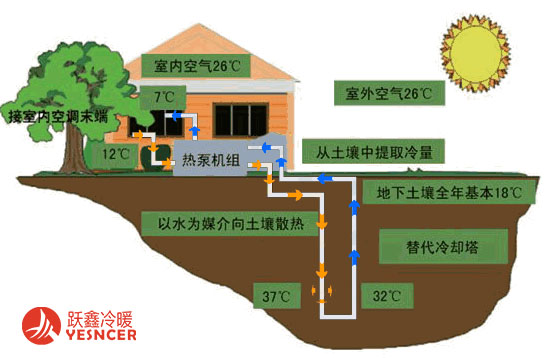

六、 系統原理 水源熱泵通過極少的電能吸收循環水中大量的熱能，經過壓縮機的壓縮變?yōu)楦邷責崮?，傳遞水中將水加熱，熱水通過風機盤管用于供暖，而又能提供夏季制冷。
環保節能
供暖的動力是循環水熱能，只需在吸收循環水熱能時消耗稍許的電力，而熱效率高達520%-780%，與傳統能源相比，不僅熱效率高，還避免了使用化工能源造成污染物排放，做到了節能環保雙重功效?？臻g采用風機盤管制冷制熱，整體運行，溫度自動調節，使運行更加穩定節能。
安全可靠
采取物理工作方法，整個供暖過程不會有有毒氣體產生，并且在這個過程中水電分離不會產生漏電事故。
低溫運行
不受環境影響，一年四季可用。無論是陰雨天還是寒冷冬季，熱泵機組的智能控制節省人力投入，可以保證全天候合成高溫?zé)嵩础?nbsp;
七、 設計依據
1、 根據河北省氣象資料；
2、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；
3、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
4、《水源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；
5、《建筑給水排水設計規范》（GB/T50015-2003)；
6、《給水排水制圖標準》（GB/T50019-2003)；
7、《采暖及通風空調設計手冊》
本設計是根據當?shù)貧夂?、環境和建筑進行計算后，對空間內的溫度、濕度、潔凈度和空氣流動速度等進行調節與控制，從而為用戶創造安全環保、舒適節能的和諧環境。
